Current Panel

Go here for current (Aug-Sep 2006) panel construction log

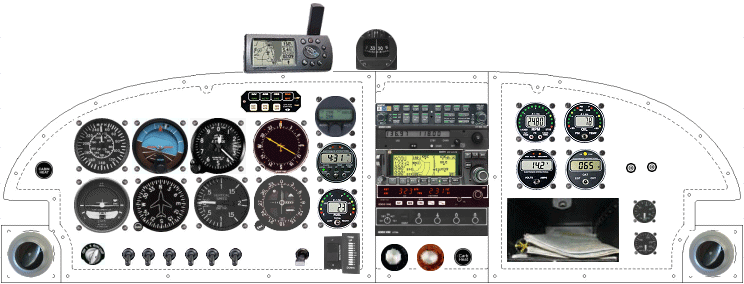

The visible instruments are (excluding vents either side):

LEFT PANEL

  • Top down - GPS annunciator (later), Digiflight II Autopilot
  • Cabin Heat, ASI, AH, Alt, ADF indicator, EI SC-1 Superclock
  • Turn Co-ord, DG, VSI, GPS CDI Indic (later), Dual Fuel Gauge
  • Switches 1 and 2 - Ignition/start, Master
  • Switch/breakers 3- 7- Elec Fuel Pump, Avionics Master, Land Lt, Nav Lts, Strobes, Pitot
  • Switches 8,9 - Flaps, Trim and Trim Indicator



MIDDLE PANEL

  • Garmin GMA 240 Audio panel/Intercom
  • King KY-96A Comm
  • Garmin GPS (later, type yet to be decided)
  • Bendix King KR-87 ADF
  • Bendix-King KT 76A TXP



RIGHT PANEL

  • Left Row, top down - EI elec tachoEI Volts/Amps
  • Right Row EI Oil Temp and Press, EI TempsCHT, EGT, OAT, Master and Instruments Circuit Breakers
  • Lower row - Vans map box, Vacuum, Fuel pressure

    PA, Jan 2006
